Kuvaus

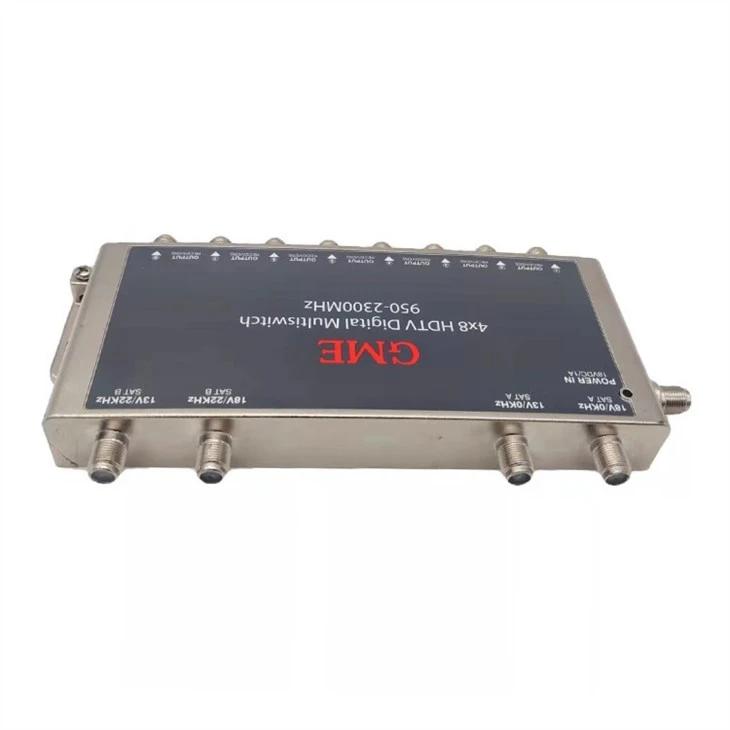

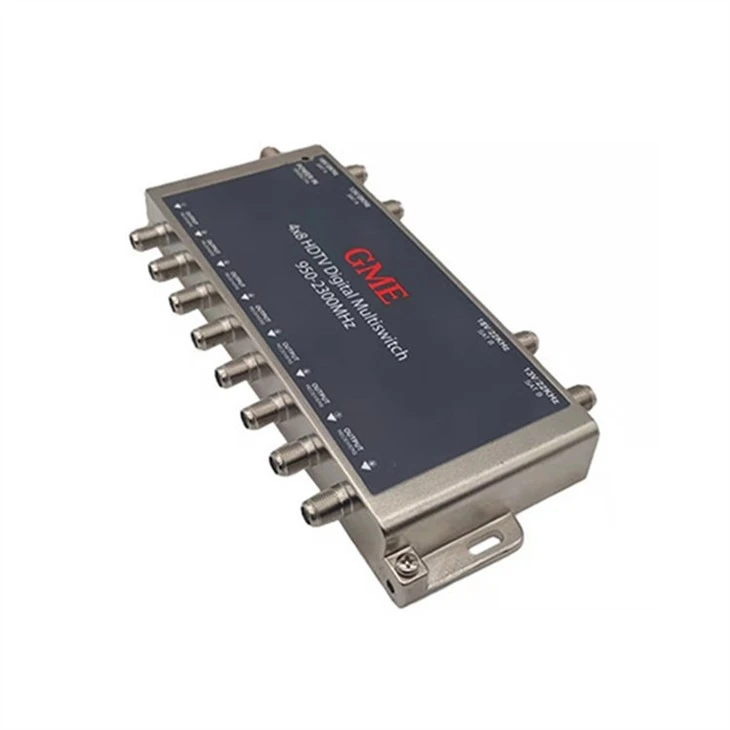

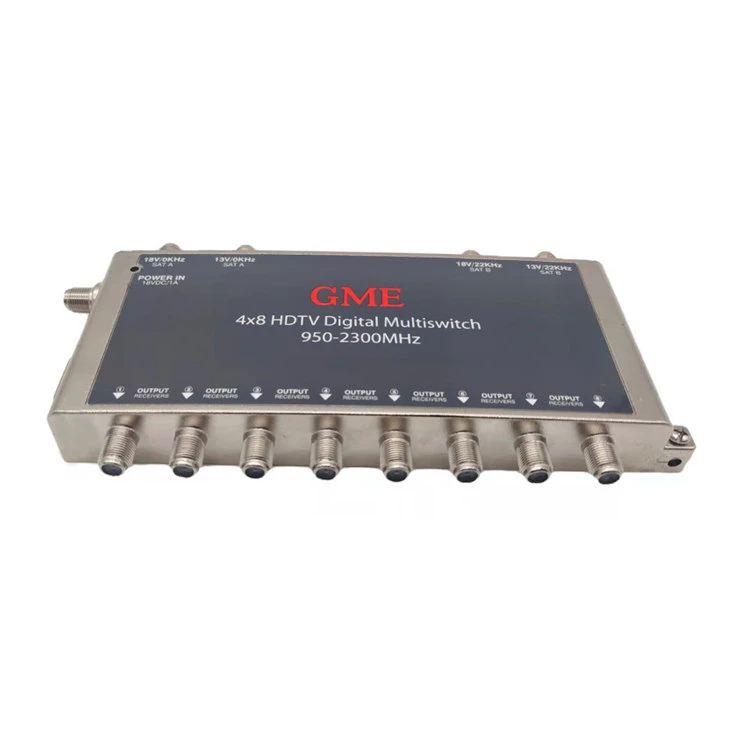

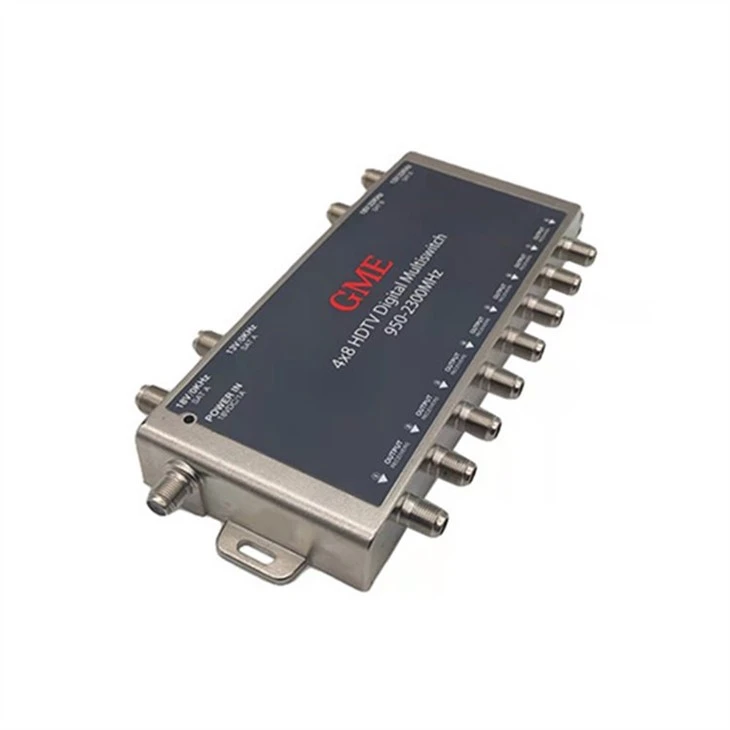

• 4x8 HDTV Digital Multiswitch on sinetöity, joten sitä voidaan käyttää joko sisällä tai ulkona. Se toimii äärimmäisissä lämpötiloissa -34 asteesta +60 asteeseen. Se sisältää virran-ilmaisimen, joka helpottaa asennusta tai vianetsintää.

• AC/DC-moduuli on varustettu nollattavalla-lämpökatkaisijalla, joka suojaa asennuksen aikana oikosulkujen aiheuttamilta vaurioilta.

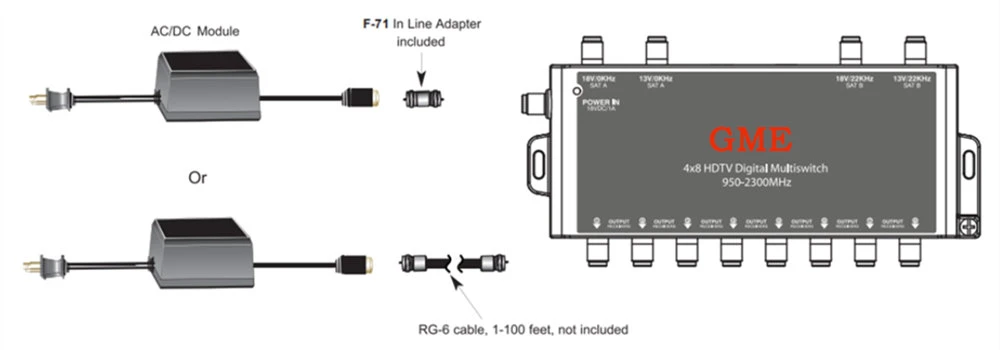

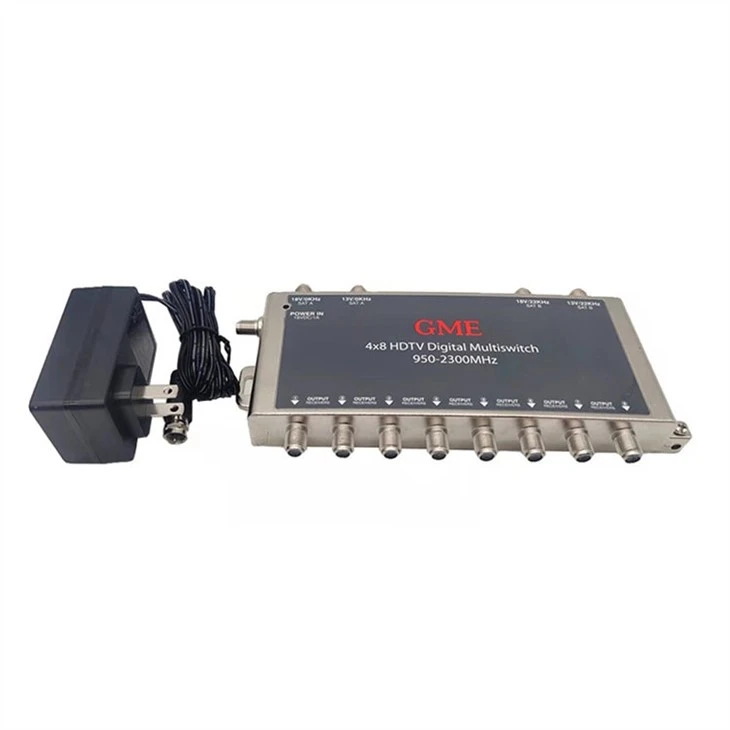

• AC/DC-moduuli on suunniteltu liitettäväksi 4048 Multiswitchiin suoraan tai etänä yleisesti saatavilla olevan RG-6-kaapelin kautta, enintään 100 jalkaa. Mukana F-71 FF adapteri.

Tämän kytkimen avulla voit lisätä 5-8 vastaanotinta olemassa olevaan Shaw Direct -satelliittiantenniisi.

Yhdistä jopa kahdeksan Shaw Direct- tai FTA-satelliittivastaanotinta kotonasi 4x8 HDTV Digital Multiswitchillä.

Laita televisio kaikkiin suosikkihuoneisiisi tällä korkealaatuisella monikytkimellä, joka on hyväksytty käytettäväksi Shaw Direct -satelliittijärjestelmien kanssa.

- Yhdistä jopa kahdeksan satelliittivastaanotinta yhteen moni-satelliittiantenniin neliulotteisella LNBF:llä tai kahdella erillisellä satelliittiantennilla, joissa molemmissa on kaksi ulostuloa.

- F-liitäntävirtalähde.

- Vankka, vedenpitävä kytkin voidaan käyttää sisällä tai ulkona.

HUOMAA: Multiswitchiä ei ole tarkoitettu käytettäväksi jakajana. Kaikki 4 koaksiaalijohtoa satelliittiantennistasi TÄYTYY kytkeä, jotta tämä monikytkin toimii kunnolla.

Erittely

Alkuperäpaikka: Guangdong, Kiina
Mallinumero: GDMS-002 (4048)
KOHDE	TYYPILLINEN	QC RAJA	TESTAUSOLOSUHTEET
1. TAAJUUS. ALUE
INPUT IF TAAJUUDET		950 ~ 2300 MHz
2. LISÄYKSET	1 dB	- 0.5 dB MAX.	950 ~ 1450 MHz
	- 1.5 dB	- 2.5 dB MAX.	1451 ~ 2150 MHz
	-2,5 dB	-3,0 dB MAX	2151-2300 MHz
3. LATAUS	4 dB	6 dB MAX. (±3 dB)	950 ~ 1450 MHz
4. ERISTYS	6 dB	8 dB MAX. (±4 dB)	1451 ~ 2300 MHz
ISTUI SISÄÄN	- 35 dB	- 30 dB MIN.	950 ~ 2300 MHz
OUT TO OUT	- 30 dB	- 25 dB MIN.	950 ~ 2300 MHz
RISTIPOLARISAATIO SAMAT SATELLIITIT	- 30 dB - 27 dB	- 26 dB MIN. - 25 dB MIN	950 ~ 1450 MHz 1451 ~ 2300 MHz
ERI SAELLIITTIT	- 35 dB - 27 dB	- 30 dB MIN - 25 dB MIN	950 ~ 1450 MHz 1451-2300 MHz
5. PALAUTUSMENETTELY
INPUT	- 10 dB	- 8 dB MIN.	950 ~ 1450 MHz
INPUT	- 10 dB	- 7 dB MIN.	1451 ~ 2300 MHz
OUTPUT	- 10 dB	- 8 dB MIN	950 ~ 1450 MHz
OUTPUT	- 8 dB	- 6 dB MIN.	1451 ~ 2300 MHz
6. SYÖTTÖKYKY
1 dB PURISTUS	102 dBuV	100 dBuV max	950 MHz TULO
7. LHCP/RHCP-KYTKENTÄPISTE		14,0 ~ 14,7 VDC
8. MULTI-SW 22KHz KYTKENTÄPISTE 9. MONI-KÄYTTÖAIKA		150-300 mVp-p 3 uS max.	SINIAALTOTESTISIGNAALI EI MEKAANISTA RELEE
10. LÄHTÖ 22KHz SIGNAALI
HAHJOITAAJUUS		22 ± 4 KHz
AMPLITUDI		650 ± 250 mVp-s
11. NYKYINEN KULUTUS		90mA MAX.	KÄYTTÄMÄLLÄ RX-PORTTIA
12. JÄNNITE / VIRTA BIAS KIINTEÄ LNB BIAS JÄNNITE VAATII AT/FROM MULTI-SW 8 ODOTETTU NYKYINEN KUORMITUSALUE
13V/0KHz ja 13V/22KHz PORTTI	150-200mA	0 ~ 300 mA	12,8V ~ 13,5VDC
18V / 0KHz ja 18V / 22KHz PORTTI	150-200mA	0-450mA	17,9V-18,9VDC
13. LIITTIMET		TYYPPI "F" NAINEN	KAIKKI SATAMAT
14. SOVITIN VIRTA
INPUT		100/240 VAC 50/60 Hz
OUTPUT		18VDC / 1A
