Nykyaikaisissa laajakaistaliityntäverkoissaFTTH (kuitu kotiin)on tullut hallitseva käyttöönottoratkaisu. Kun kuluttajien kysyntä teräväpiirtovideoille, interaktiiviselle TV:lle ja nopealle-internetille kasvaa jatkuvasti,AGC CATV-vastaanotin (Automatic Gain Control Cable Television Receiver)on yhä tärkeämpi rooli FTTH-järjestelmissä. Tämä artikkeli tarjoaa kattavan yleiskatsauksen FTTH AGC CATV -vastaanottimen toimintaperiaatteista, teknisistä eduista, sovellusskenaarioista ja alan trendeistä,{1}}auttaen lukijoita ymmärtämään tämän olennaisen verkkokomponentin.
Mikä on FTTH AGC CATV-vastaanotin?

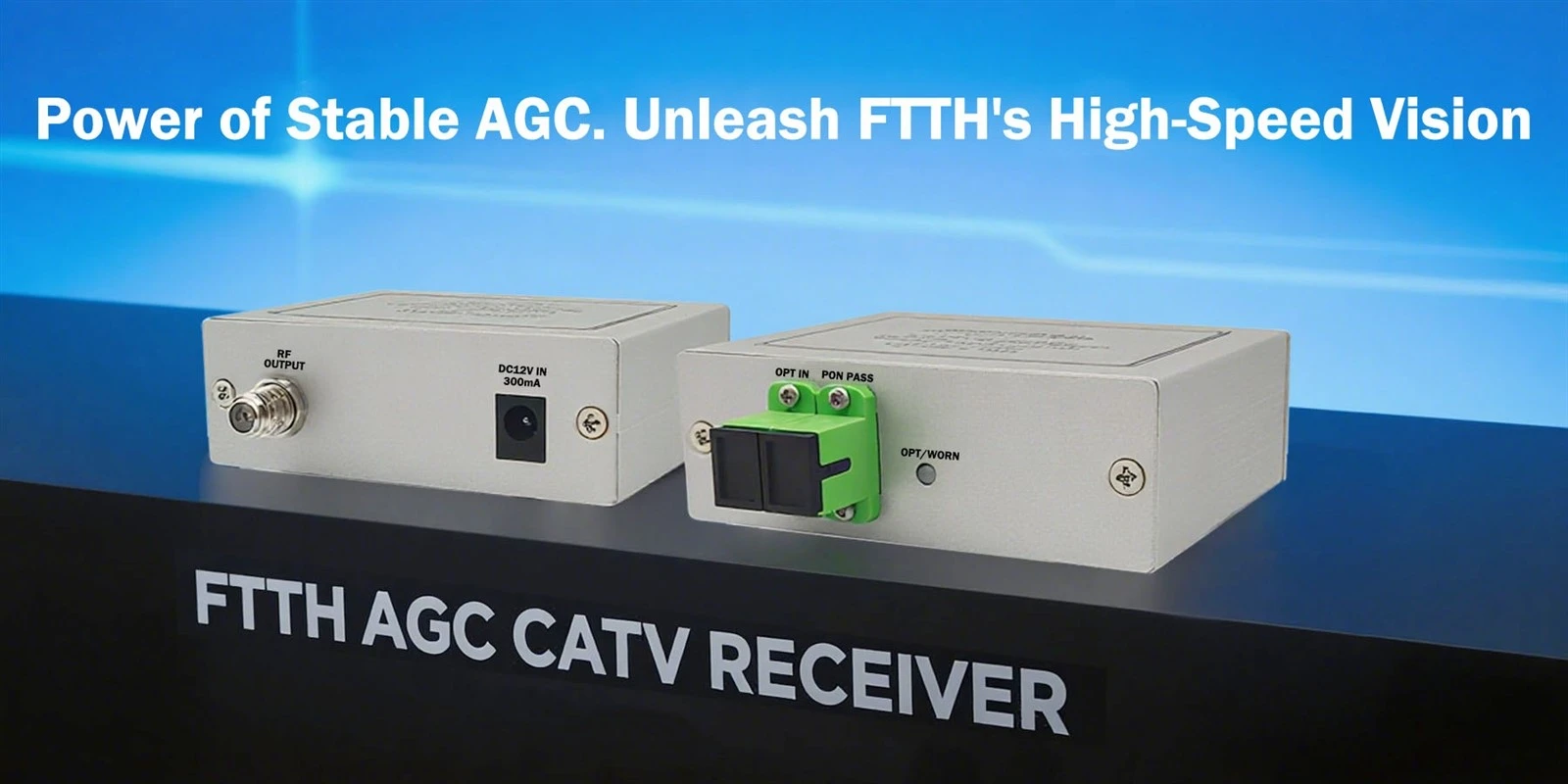

AnFTTH AGC CATV-vastaanotinon erikoistunut RF (radiotaajuus) signaalin vastaanottolaite, joka on suunniteltu kuitu--kotiverkkoihin. Se muuntaa optisen kuidun kautta lähetetyt analogiset tai digitaaliset CATV-signaalit takaisin RF-signaaleiksi, jotka ovat yhteensopivia koaksiaalikaapelijakelun kanssa, mikä mahdollistaa toimituksen loppukäyttäjän laitteisiin, kuten{5}}digisovittimiin ja televisioihin.
termi "AGC" tarkoittaaAutomaattinen vahvistuksen säätö, dynaaminen signaalinvahvistustekniikka, joka varmistaa vakaat lähtösignaalitasot-vaikka optinen tuloteho vaihtelee-ja ylläpitää näin korkealaatuista-videon lähetystä.
Miten se toimii: Yksinkertaistettu yleiskatsaus
Optisen signaalin vastaanotto: Laite vastaanottaa alavirran CATV-optisia signaaleja (tyypillisesti aallonpituudella 1550 nm) standardikuituliitäntöjen, kuten SC/APC:n, kautta OLT:sta (Optical Line Terminal) tai optisesta jakelupisteestä.
Opto-elektroninen muuntaminen: Integroitu PIN- tai APD-valoilmaisin muuntaa optisen signaalin sähköiseksi signaaliksi.
AGC-käsittely: Automaattinen vahvistuksen säätöpiiri säätää dynaamisesti vahvistimen vahvistusta tulevan optisen tehon perusteella stabiloimalla RF-lähtötason standardialueilla (esim. 75 ± 3 dBµV).
RF-lähtö: Käsitelty RF-signaali toimitetaan F--tyypin liittimen kautta käyttäjän-koaksiaaliseen kotiverkkoon.
Miksi AGC on niin kriittinen?
Todellisissa-FTTH-käytöissä kuitulinkin pituuden, jakosuhteiden ja ympäristön lämpötilan vaihtelut voivat aiheuttaa merkittäviä eroja vastaanotetussa optisessa tehossa käyttäjien päätepisteiden välillä. Ilman AGC:tä:
Matala optinen teho→ Alennettu signaalin-/-kohinasuhde → Videon lumi tai pikselointi;
Korkea optinen teho→ Vahvistimen kylläisyys → Signaalin vääristymät ja keskinäismodulaatiohäiriöt.
AGC{0}}yhteensopiva CATV-vastaanotin kompensoi automaattisesti nämä vaihtelut,parantaa huomattavasti järjestelmän kestävyyttä ja varmistaa yhtenäisen käyttökokemuksen-erityisen tärkeä suurissa-jaetuissa PON-verkoissa (esim. 1:64 tai korkeampi).
Tärkeimmät tekniset tiedot ja valintakriteerit
| Parametri | Tyypillinen arvo/alue | Huomautuksia |
|---|---|---|
| Tulo aallonpituus | 1550 nm | Yhteensopiva EDFA-vahvistimien kanssa |
| Optisen tulon tehoalue | -10 - +2 dBm (AGC:n tehollinen alue) | Laajempi valikoima mieluiten |
| RF-lähtötaso | 75 ± 3 dBµV | Täyttää standardeja, kuten GY/T 106-1999 |
| Taajuusalue | 47–862 MHz tai 54–1002 MHz | Tukee koko CATV-kanavaspektriä |
| C/N (kantoaallon---kohinasuhde) | Suurempi tai yhtä suuri kuin 50 dB | Signaalin laadun avainindikaattori |
| CSO/CTB | Vähemmän tai yhtä suuri kuin -65 dBc | Mittaa epälineaarista vääristymää |
Kun valitset vastaanotinta, aseta etusijalle AGC-dynaaminen alue, lähdön tasaisuus, luotettavuus ja etähallintaprotokollien (esim. SNMP tai TR-069) tuki.
Sovellusskenaariot
Triple-Play FTTH Networks: Data-, puhe- ja CATV-palvelujen samanaikainen toimittaminen;
HFC-verkon kuidun päivitykset: Vanhojen koaksiaalivahvistimien vaihtaminen kaistanleveyden ja peiton lisäämiseksi;
Uusi asuinrakennus / Älykkäät yhteisöt: Käytetty vakiona-kotipääteyksiköissä;
Hotellit, huoneistokompleksit (MDU): Keskitetty käyttöönotto vähentää käyttökustannuksia.
Toimialan trendit ja tulevaisuuden näkymät
Evolution Toward DOCSIS 4.0 ja 10G-PON: Vastaanottimien on tuettava suurempia kaistanleveyksiä ja kehittyneitä modulaatiomenetelmiä;
Älykäs kaukohallinta: Integrointi IoT-moduuleihin reaaliaikaista-tilaraportointia ja ennakoivaa ylläpitoa varten;
Miniatyrisointi ja alhainen virrankulutus: Esteettisten ja{0}}energiatehokkuusvaatimusten täyttäminen asuinympäristöissä;
Tuki 4K/8K Ultra-HD-lähetykselle: Edellyttää parannettua C/N-suhdetta ja lineaarisuutta.
