Mitä eroa OLT: n ja ONT: n välillä on?

Nykymaailmassa kuituverkkojen laajamittainen käyttöönotto on kaupunkien, yritysten ja palveluntarjoajien digitaalisen muutoksen selkäranka. On kriittistä ymmärtää ero optisten linjapäätteiden (OLT) ja optisten verkkopäätteiden (ONTS) välinen ero.

Sinun on ymmärrettävä tarkalleen kuinka ja missä olot ja Onts sopivat yhteen passiiviseen optiseen verkkoon (PON). Eri valinnat vaikuttavat jokaiseen tekemäsi kriittisen päätöksentekoon, mukaan lukien kattavuuden suunnittelu, käyttöönotto -aikataulut, yhteensopivuustestaus ja jatkuva ylläpito.

Oletko valmis päivittämään FTTX -projektisi? Ota yhteyttä tänään! Hyvä mielen elektroniikka voi auttaa riippumatta siitä, haluatko ottaa käyttöön korkean kapasiteetin olot keskustoimistossa tai reunaryhmän ontit asuin-, yritys- tai datakeskusympäristöissä. Tarjoamme täysin räätälöityjä, nopean toimitusten FTTX-järjestelmiä, mukaan lukien ODM-suunnittelu, modulaariset laitteistot, korkean tiheyden kuitukorjausjohdot ja päähän -tuen.

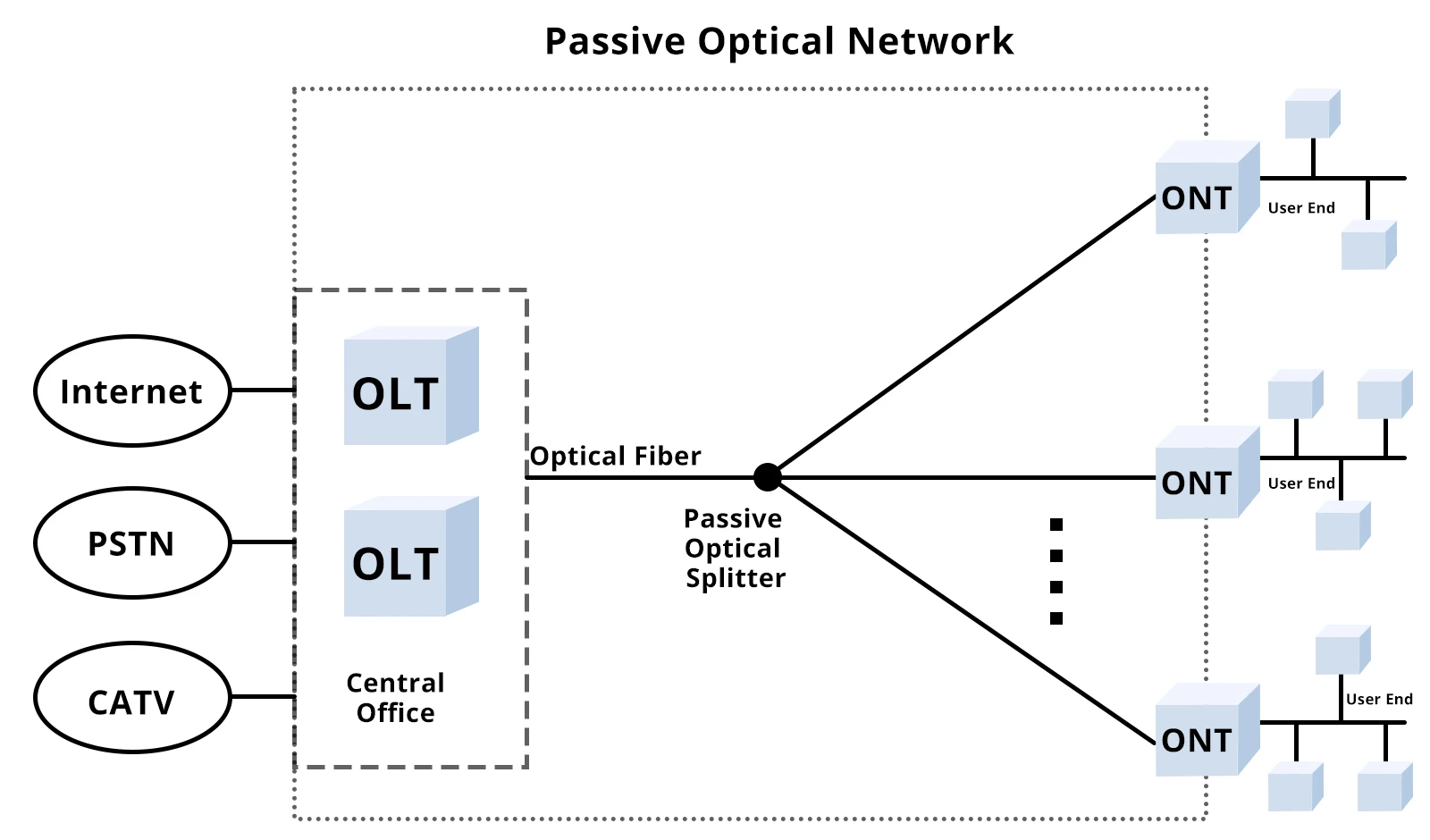

PON -verkon arkkitehtuurin yleiskatsaus

Passiivinen optinen verkko (PON) rakennetaan kahden tähden pelaajan ympärille: OLT: n palveluntarjoajan keskustoimistossa ja käyttäjäkodeissa tai yritystiloissa sijaitsevat ONT: t. Tässä asennuksessa yksi kuituoptinen kaapeli kulkee OLT: stä passiiviseen jakajaan, haarautuen useisiin ontsiin ilman aktiivista elektroniikkaa. Tuo "passiivinen" bitti tekee yksinkertaisemman ja kustannustehokkaamman tiedon jakamisessa.

• OLT (optinen viivapääte): Toimii ohjauskeskuksena. Se hallinnoi kaistanleveyden allokointia, yhdistää liikenteen ja muuntaa ydinverkosta sähköiset signaalit optisiksi signaaleiksi kuidun yli lähettämistä varten.
• Ont (optinen verkkopääte): Istuu käyttäjäpuolen laitteissa, joissa se vastaanottaa tietoja, purkaa OLT: n lähettämän optisen signaalin ja muuttaa sen takaisin sähköiseen signaaliin, jonka reitittimet, tietokoneet tai tukiasemat voivat tosiasiallisesti käyttää.

Yhdessä OLT ja ONT muodostavat saumattoman optisen jakautumisketjun. OLT orkestroi ylä- ja alavirran liikennettä kuituverkon kautta, kun taas jokainen ONT hoitaa toimituksen viimeisen mailin varmistaen, että saat luotettavan kuitu Internetin tarkalleen missä sitä tarvitset.

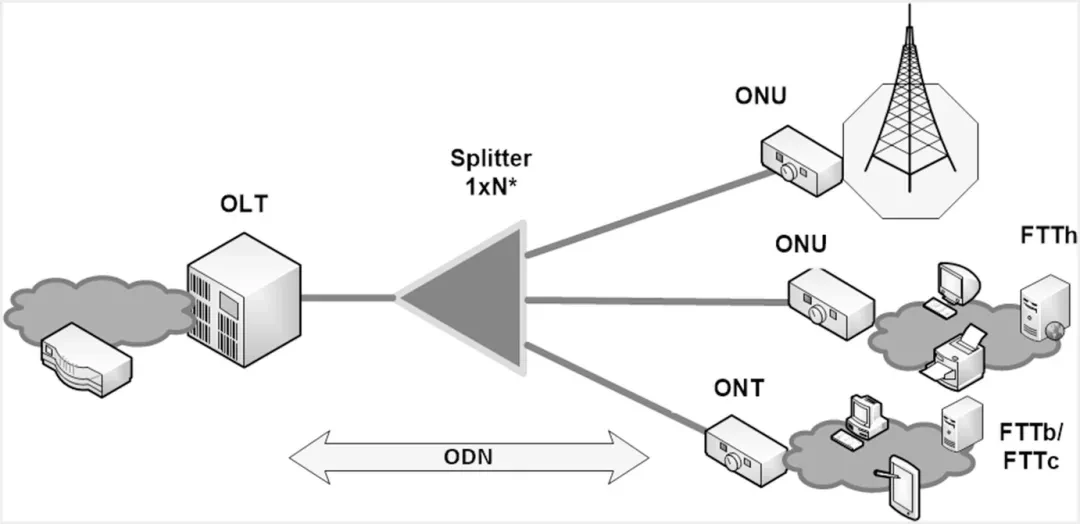

Mikä on OLT (optinen viivapääte)

OLT tarkoittaa optisen linjan päätettä. Kuituoptisen verkottumisen maailmassa ohjauskeskus tuo PON: n (passiivinen optinen verkko) nopean nopeuden Internet -palvelun.

Löydät yleensä OLT: n, joka on sijoitettu palveluntarjoajan keskustoimistosta, tietokeskuksesta tai otsikosta. Sieltä se puhuu kymmeniin tai jopa satoihin optisiin verkkopäätteisiin (Onts) kentällä, koko kuidun optisen kaapelin ja passiivisen jakajan.

OLT -toiminnot

• Tietojen yhdistäminen ja multipleksointiOLT kerää liikennettä jokaisesta ONT: sta yhdistäen ylä- ja alavirran virrat hallittavissa olevaan virtaukseen.
• Ylävirran/alavirran hallinta- ja QoS -aikatauluSe allokoi aikavälillä ja kaistanleveydellä siten, että viive -herkät sovellukset (kuten ääni tai video) saavat prioriteetin ja jokaisella on jatkuvaa kokemusta.
• Signaalin muuntaminen (sähköinen ↔ optinen)Internet -palveluntarjoajan selkärangan sähköiset signaalit muuttuvat kevyiksi pulsseiksi jakautumista varten, sitten muunnetaan takaisin, kun data palaa.

OLT -komponentit

• CPU- ja hallintamoduuliToimii aivoina, käynnissä olevina protokollina ja seurannan suorituskykyä.
• Rekisteröi muisti (RM)Tallentaa kokoonpanotiedostot ja toimintaparametrit.
• Optiset lähetin -vastaanottimen moduulitYlävirran laser -ohjaimet ja alavirran fotodiodit käsittelevät kevyen sähköisen kytkimen.
• Virtalähde- ja redundanssisuunnitteluKuumavapat sähköyksiköt ja varmuuskopiokomponentit pitävät verkkoasi verkossa jopa laitteistovirheiden aikana.

Mikä on ONT (optinen verkkopääte)

ONT tarkoittaa optista verkkopäätettä (joskus kutsutaan optiseksi verkkoyksiköksi tai ONU: ksi). Se on laite, joka tuo kuitu Internet -sivustosi suoraan käyttäjäkotiin, toimistoon tai kampukseesi ja toimii viimeisenä siltana PON: n ja paikallisen verkon välillä.

Löydät ontit, jotka on kiinnitetty käyttäjäpuolen laitteisiin, jotka on asennettu seinälle asuinpaikassa, asennettuna IT-kaappiin yrityksen kanssa tai istuu kampuksen televiestintäkaapissa. Ne ovat päätepisteitä, jotka vastaanottavat tietoja OLT: ltä yhden kuidun optisen kaapelin yli ja luovuta ne reitittimiin, kytkimiin tai WI -FI -tukiasemiin.

ONT -toiminnot

• Optinen signaalin dekapsointi ja demodulointiONT nauhoittaa PON -kehyksen ja muuttaa valon pulssit takaisin sähköiseen signaaliin, jonka laitteet ymmärtävät.
• Ylävirran ylävirran kanavan hallintaSe puskuroi ja aikatauluttaa liikennettä siten, että äänipuhelut, videovirrat ja irtotavaratiedostojen siirrot saavat kaikki oikeudenmukaiset käsittelyt ja kun on aika lähettää tietoja takaisin, ONT lähettää käyttäjätiedot ylävirtaan määritettyyn aikavälilleen.

ONT -komponentit

• Optinen moduuli valon muuntamiseksi sähköiseksi (ja päinvastoin).
• Ethernet -portit sekä valinnaiset WiFi- ja CATV -rajapinnat monen palvelun toimittamiseen.
• Hallintarajapinta- ja tila -indikaattorit, jotta insinöörit voivat seurata linkkejä terveyttä ja suorituskykyä.
• Virtalähde, joka on suunniteltu matalan voiman, 24/7 -operaatioon.

Käyttöönottoominaisuudet

ONT: t on rakennettu kompakteiksi ja energiatehokkaiksi, mikä tekee niistä helppoa asentaa tiukkoihin tiloihin ja pitää juoksemisen viileänä. Niiden yksinkertaistettu suunnittelu tarkoittaa nopeampia asennuksia, nopeampia laiteohjelmistopäivityksiä ja suoraviivaisia ​​etävalvonta-sekä huoltotiimit voivat keskittyä verkon skaalaamiseen sen sijaan, että jahtaavat yksittäisiä yksiköitä.

Mitä eroa OLT: n ja ONT: n välillä on?​​​​​​​

• Sijainti

Optisen linjan terminaali (OLT) asuu palveluntarjoajan keskustoimistossa ja orkesteroi liikennettä koko kuituverkossa. Yksi OLT voi tukea kymmeniä tai jopa satoja alavirran päätepisteitä.

Sitä vastoin jokainen ONT istuu yhdessä käyttäjän kodin, toimisto- tai kampuksen sivustossa. Se käsittelee yhteyksiä kyseisen sijainnin laitteisiin, joten peitto on tiukasti piste -pisteitä, jotka on räätälöity yksittäisiin pääsytarpeisiin.

• Toimiva rooli

OLT toimii verkon aikataulutuskeskuksena, yhdistäen ylä- ja alavirran virrat, suorittamalla palvelun laatua (QoS) ja muuntaa ytimestä sähköiset signaalit optisiksi pulsseiksi jakelua varten.

Samaan aikaan ONT toimii paikallisena signaalin siltana, joka purkaa kyseisen OLT: stä siirretyn optisen signaalin, demoduloimalla se takaisin sähköiseen signaaliin ja luovuttaa sen käyttäjän puolella oleville reiteille, kytkimille, WI-FI-pääsypisteille tai CATV-laatikoille.

• Laitteistolomakerroin ja kapasiteetti

OLT: t ovat tyypillisesti telineitä, joissa on korkeamuotoisuus PON -portit (16, 32, 64+), tarpeettomia virtalähteitä ja vankkoja jäähdytysjärjestelmiä. Tämä monikorttia arkkitehtuuri tekee niistä ihanteellisia televiestinnän tai suurten yritysten käyttöönottoihin.

ONTS ovat kompakteja, työpöytätyylisiä laitteita, jotka on suunniteltu yhdelle oletukselle. Niissä on usein kourallinen Ethernet-portteja plus valinnaiset Wi-Fi- tai CATV-rajapinnat ja piirtävät minimaalisen tehon helpon asennuksen helpottamiseksi tiukkoihin tiloihin.

• Liikenteenhallinta ja signaalinkäsittely

Verkon puolella OLT hallitsee keskitetysti sekä ylä- että alavirran liikennettä, jakamalla aikaväliä siten, että viive -herkät palvelut saavat prioriteetin ja kaistanleveyden yleinen jaetaan melko kaikissa kytketyissä Ontsissa.

Reunalla ONT keskittyy yhden käyttäjän muuntamiseen-se "vastaanottaa tietoja" kuidun yli, puskuroi paketteja ja lähettää käyttäjätiedot ylävirtaan määritettyyn aikaväliin varmistaen, että jokainen laite saa tarvitsemansa sähkösignaalin.

• Skaalautuvuus ja käyttäjän tuki

Skaalautuvuus OLT -puolella tarkoittaa lisää PON -korttien lisäämistä tai jopa monien OL: ien yhdistämistä verkon jalanjäljen laajentamiseksi. Se on rakennettu kasvamaan, kun tilaajapohja tai kampuksen koko kasvaa.

ONTS: n osalta skaalautuvuus tarkoittaa helppoa ylimääräisten yksiköiden käyttöönottoa-jokainen uusi koti tai rakennus saa oman ONT: n. Tuki on samoin lokalisoitu: Jos on ongelma, se ei häiritse muuta verkkoa, mikä tekee ylläpidosta ja vianetsinnästä suoraviivaista.

Kuinka OLT ja ONT ratkaisevat parhaat haasteet

Kun ymmärrät eron OLT: n ja ONT: n välillä, kohtaat erilaisia ​​haasteita kattavuuden, aikataulun, yhteensopivuuden ja jatkuvan tuen suhteen tehtävästäsi riippuen. Näin oikea PON -asennus voi vastata eri tarpeisiisi:

• Teleoperaattorit ja kunnallinen infrastruktuuri

Kun olet ottanut käyttöön kaupunginlaajuisen passiivisen optisen verkon (PON), kaksi suurinta tavoitetta ovat laaja kuituverkon kattavuus ja rock -holid -käyttöaika. Optisen linjan päätelaitteen (OLT) valitseminen modulaarisilla PON -porteilla antaa sinun skaalata sujuvasti, kun uudet lähiöt tulevat verkkoon, kun taas strategisesti sijoitetut Onts varmistavat johdonmukaisen kuidun Internet -toimituksen jokaiseen kadunkulmaan. Reedyt virtalähteet ja varmuuskopiolinkit auttavat sinua täyttämään tiukat SLA: t, joten Internet -palvelusi pysyy suorana, vaikka yksi komponentti tarvitsee huoltoa.

• Kiinteistökehittäjät ja kiinteistöpäälliköt

Kiinteistöhankkeissa ajoitus ja budjetti ovat kaikki. Kompakti optiset verkkopäätteet (ONTS) yksinkertaistaa asuntojen, asuntojen tai toimistokerrojen asennusta, leikkaamalla käyttöönottoaikaa viikkoina. Standardisoimalla todistettu OLT/ONT -alusta, lukitset myös ennustettavissa olevat laitteistokustannukset ja vältät yllätysmaksuja rakennuksen aikana. Lisäksi automatisoidut tarjousominaisuudet tarkoittavat, että huoltotiimisi viettää vähemmän aikaa manuaalisiin kokoonpanoihin ja enemmän aikaa pitämällä asukkaat onnellisina.

• Suuret yritykset ja kampuksen IT -joukkueet

Kampusverkostosi on tuettava kaikkea lähetyskriittisestä VoIP: stä korkean suorituskyvyn laskentaklustereihin. Tämä tarkoittaa, että yhteensopivuus on avain: Tarvitset oloja, jotka puhuvat nykypäivän GPON- tai XGS -PON -protokollia ja onts, jotka käsittelevät puhtaat sähköiset signaalit kytkimiin ja tukiasemiin. Ylimääräisissä PON -porteissa ja tulevaisuuden kestävyydessä korkeamman nopeuden optiikoilla antaa sinun lisätä rakennuksia tai laboratorioita kopioimatta laitteistoa.

• Järjestelmäintegraattorit

Integraattorit elävät ja hengittävät lopun ratkaisuja, mutta PON voi ottaa käyttöön integrointipäänsärkyjä, kun toimittajien rajapinnat ja hallintatyökalut eivät ole linjassa. OLT: n yhtenäinen hallintamoduuli yhdistettynä SNMP: n tai TR -069: n tukeviin ONT: iin, virtaviivaistaen tarjoamisen ja vianetsinnän. Tämä johdonmukaisuus optisten jakelukomponenttien välillä vähentää sormenpistettä ja kiihdyttää asiakkaillesi aikaa.

• Tietokeskuksen operaattorit

Tietokeskusympäristössä vaatimustenmukaisuus, luotettavuus ja SLA -täytäntöönpano eivät ole neuvoteltavissa. Korkeiden olioiden käyttöönotto keskustoimistossasi antaa sinun yhdistää massiiviset kuituyhteydet, kun taas reunalla karutetut operit varmistavat matalan voimakkuuden, deterministisen suorituskyvyn. Etsi laitteita, jotka on sertifioitu alan standardeille ja tarjoaa rakeisia QoS-ohjauksia. Voit taata käyttöajan ja täyttää tarkastusvaatimukset täyttämättä jalanjälkeä tai sähkölaskua.

Kuinka valita oikea OLT & ONT -yhdistelmä

Kun kyse on kalliohihnan passiivisen optisen verkon (PON) rakentamisesta, oikean optisen linjan päätelaitteen (OLT) ja optisen verkon päätelaitteen (ONT) duo on puolet taistelusta. Tässä on suoraviivainen tarkistuslista opastaa päätös:

• Vaatimusten arviointi

Kaistanleveys tarvitsee: Arvioi huipun alavirran ja ylävirran liikennettä sivua kohden. Jos kukin sijainti vaatii vähintään 2,5 Gbps, harkitse XGS -PON - valmiita oloja ja Onts, jotka tukevat 10 Gbps -rajapintoja.

Satamitiheys: Vastaa olt-PON-porttien lukumäärää kokonaismäärään, jota odotat tänään ja suunnitelmaa huomenna. 1:32 -suhde tarkoittaa, että yksi PON -portti voi palvella jopa 32 käyttäjän päätepistettä, mutta saatat valita 1:16 varmistaaksesi päätilan.

Sähköbudjetti: Tarkista optiset budjetit kuituoptisella kaapelilla. Pidemmät etäisyydet tai useat jakajat syövät budjettisi, joten valitse lähetinvastaanottimet ja Onts riittävällä käynnistysvoimalla ja vastaanottimen herkkyydellä.

Tulevaisuuden laajennus: Etsi modulaarinen OLT -runko ylimääräisillä lähtö- tai kuuma -kattavilla PON -korteilla. Tällä tavoin voit lisätä lisää Onts, kun tilaajakanta tai laitteen määrä kasvaa.

• Myyjän valtakirjat ja vaatimustenmukaisuus

Standardit: Vahvista ITU -T (GPON, XGS -PON) ja IEEE (EPON) -sertifikaatit yhteentoimivuuden varmistamiseksi.

Sääntelyvaatimukset: Varmista, että laitteet täyttävät paikalliset televiestintäviranomaiset ja turvallisuusmääräykset-etenkin kaupunki- tai valtion infrastruktuurihankkeissa.

• Huolto- ja huolto

Takuu ja SLA: Tavoite vähintään kolmen vuoden takuu, jolla on taatut korvausajat.

Etähallinta: Varmista, että OLT: n hallintamoduuli ja jokainen ONT -tukiprotokolla, kuten SNMP tai TR -069 nolla -tauch -tarjoamiseksi.

Laiteohjelmistopäivitykset: Kysy laiteohjelmiston päivityskäytännöistä ja toimittaako myyjällä automatisoituja, kenttäpäivityksiä QoS -ominaisuuksien pitämiseksi ajan tasalla.

Tämän tarkistusluettelon kaistanleveyden, satamamäärien, sähköbudjettien, sertifiointien ja tukien seuraamalla-laskeudut OLT/ONT-pariliitokseen, joka sopii verkon suorituskykytavoitteisiin ja budjettirajoitteisiin.

Johtopäätös

Kypätäkseen optisen viivan päätteen (OLT) toimii keskuskomennon keskitehtävänä, joka valvoo QoS: tä ja muuntaa sähkösignaalit valoon, kun taas optinen verkkopääte (ONT) toimii paikallisena siltana, joka valaisee takaisin sähkösignaaleihin loppukäyttäjulaitteille.
