Tässä artikkelissa käsitellään perusteellisesti -EDFA:n ydinroolia CATV FTTH-verkoissa-optisen signaalin tehon lisääminen pitkän-etäisyyden lähetyksen- saavuttamiseksi ja esittelee, kuinka integroidut CATV+SAT IF -vastaanottimet edistyneillä AGC-, CWDM- ja ultra{5}suorituskykyisillä tekniikoilla toimivat avainkomponentteina verkon optimoinnissa.
Optisilla vahvistimilla on ratkaiseva rooli tehokkaiden ja vakaiden CATV- (kaapelitelevisio) FTTH-verkkojen (kuitu-to--kotiin) rakentamisessa, jotka pystyvät tukemaan massiivisia data- ja terävä-videonsiirtoja. Niistä EDFA (Erbium-Doped Fiber Amplifier) on yksi tärkeimmistä optisista vahvistuslaitteista. Joten mikä tarkalleen on EDFA:n ensisijainen tarkoitus CATV FTTH -verkoissa, ja miten se toimii yhteistyössä seuraavan -sukupolven vastaanottolaitteiden kanssa? Tämä artikkeli tarjoaa yksityiskohtaisen analyysin.
LA-TERR KUIDUN YLI
EDFA:n ydintoiminto CATV FTTH -verkoissa: optinen signaalin rele ja vahvistus
Yksinkertaisesti sanottuna EDFA:n päätarkoitus on suoraan vahvistaa optisia signaaleja, kompensoida häviöitä kuitusiirron aikana ja laajentaa merkittävästi signaalin ulottuvuutta.
FTTH-verkossa optiset signaalit lähetetään operaattorin pääkeskuksesta, ja niiden on kuljettava pitkiä matkoja päästäkseen käyttäjien koteihin. Vaikka kuituoptiikalla on luonnostaan pieni häviö, optinen teho heikkenee väistämättä etäisyyden yli. Kun signaali heikkenee tietyn pisteen yli, käyttäjä{2}}vastaanotin ei enää pysty tunnistamaan sitä tarkasti, mikä johtaa signaalin katkeamiseen tai vakavaan laadun heikkenemiseen.
EDFA toimii "tankkausasemana" valokuitulinjalla. Se vahvistaa optisia signaaleja suoraan muuntamatta niitä sähköisiksi signaaleiksi, mikä antaa sille vertaansa vailla olevia etuja:
Korkea lähtöteho: Pystyy vahvistamaan useita aallonpituuksia samanaikaisesti, mikä tukee suurta määrää käyttäjiä.
Läpinäkyvä vaihteisto: Muoto- ja arvo-agnostinen, mikä varmistaa vahvan yhteensopivuuden.
Matala melu: Erinomainen kohinan suorituskyky säilyttää signaalin laadun.
Ottamalla EDFA:t strategisesti käyttöön verkkorungossa, operaattorit voivat rakentaa CATV-verkkoja, jotka kattavat kymmeniä tai jopa satoja kilometrejä välittämättä signaalin vaimenemisesta.
EDFA:n lisäksi: Network Edgen haasteet ja keskeiset ratkaisut-suorituskykyiset{1}}vastaanottimet
Vaikka EDFA käsittelee runkosiirtohaasteita, signaali voi heikentyä jälleen jakelun ja edelleen lähetyksen vuoksi, kun se saavuttaa käyttäjien liityntäpisteitä (esim. rakennuksia tai koteja), ja se voi sisältää EDFA:n aiheuttamaa kohinaa. Tässä vaiheessa tehokas-FTTH-vastaanotin on välttämätön korkealaatuisen-signaalin vastaanottamiseksi ja muuntamiseksi "viimeisellä maililla".

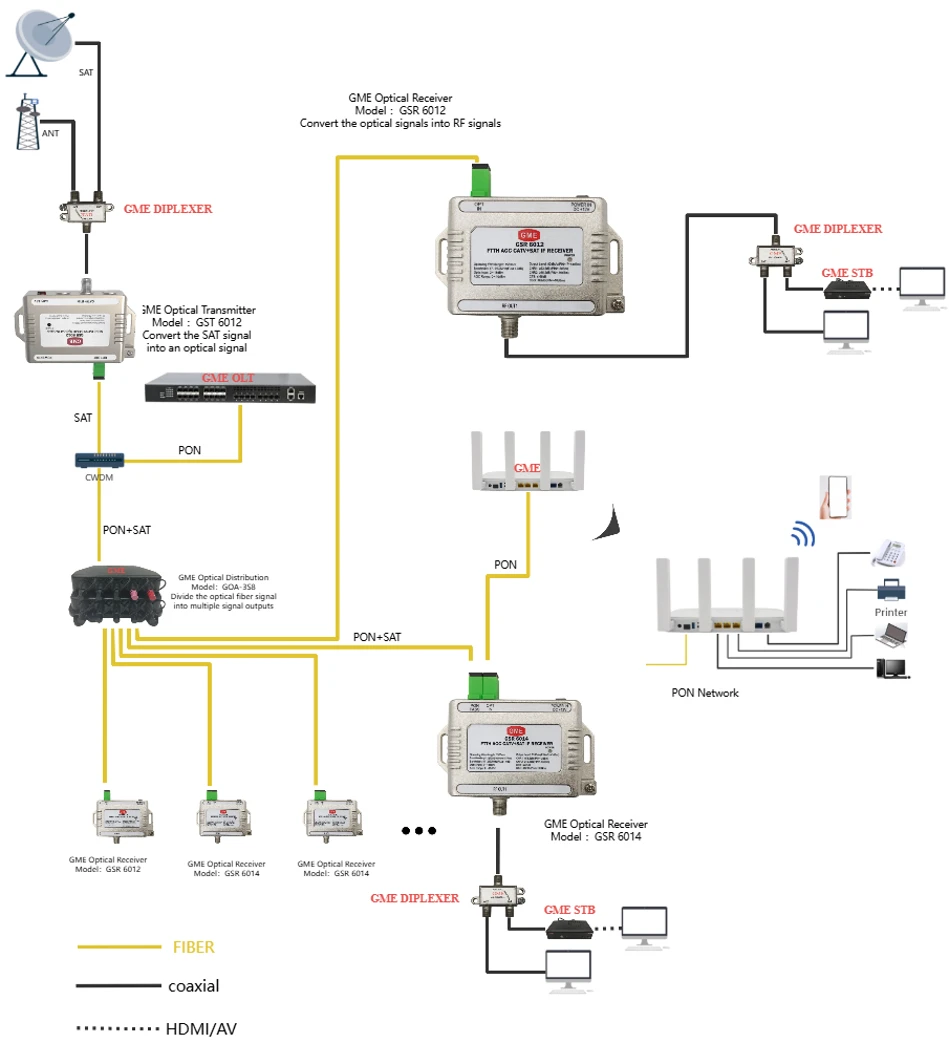

Tässä tulee esiin integroitu AGC CATV+SAT IF -VASTAANOTIN (Automatic Gain Control CATV ja Satellite IF Receiver) edistyneillä tekniikoilla. Vastaanotin, joka on suunniteltu nykyaikaisiin triple{2}}peleihin, kuten seuraavilla ominaisuuksilla varustettuun, on ratkaisevan tärkeä loppukäyttäjäkokemuksen-varmistamiseksi:
Laajakaistatuki (45–2150 MHz): Tukee täysin perinteisiä CATV RF -signaaleja ja satelliitti IF (SAT IF) -signaaleja, jotka täyttävät monipuoliset palvelun käyttövaatimukset.
Sisäänrakennettu{0}}optinen AGC: Tämä toimii "älykkäänä vakuutena" optisten tehonvaihteluiden varalta. Kun optinen tuloteho vaihtelee ympäristön lämpötilan muutosten tai pienten linkkihäviöiden vuoksi, AGC (Automatic Gain Control) säätää automaattisesti lähtötasoa ja vahvistusta varmistaakseen vakaan ja luotettavan signaalin ulostulon ilman manuaalista toimenpiteitä, mikä vähentää merkittävästi käyttökustannuksia.
Ultra-Low Noise Technology: Käyttää edistyneitä aktiivisia komponentteja, kuten GaAs-vahvistimia, minimoimaan kohinan, parantamaan kantoaallon---kohinasuhdetta (CNR) ja parantamaan erityisesti EDFA:n vahvistamien signaalien suorituskykyä, mikä tarjoaa selkeämmän kuvanlaadun.
Erinomainen lineaarisuus ja tasaisuus: Vähentää tehokkaasti vääristymiä, varmistaa tasaisen signaalin voimakkuuden kaikissa kanavissa ja estää ongelmia, kuten pikseloitumista tai keskeytyksiä tietyissä kanavissa.
High-lineaarity Photodetector (PD) + sisäänrakennettu-CWDM: Hyödyntämällä CWDM-tekniikkaa (Coarse Wavelength Division Multiplexing) se voi vastaanottaa signaaleja eri aallonpituuksilta (esim. 1550 nm CATV-signaalit ja 1490 nm/1310 nm datasignaalit) ja suorittaa korkealaatuista-laatuista optista-muunnostaa-puhtaan sähköisen,-sähköisen signaalin kautta. taustakäsittelyä varten.
Suuri tuottohäviö ja yksi{0}}kuitusovellus: Toimii yhden-ytimen yksimuotokuidun-väylällä suurella paluuhäviöllä, mikä vähentää heijastuneiden signaalien aiheuttamia häiriöitä ja varmistaa linkin vakauden.
Synergia EDFA:n ja älykkäiden vastaanottimien välillä
Yhteenvetona voidaan todeta, että EDFA:n ensisijainen tarkoitusCATV FTTHverkkojen tarkoituksena on mahdollistaa optisten signaalien etälähetys, tehokas ja suurikapasiteettinen{0}}välitys, mikä toimii perustana laajojen verkkojen rakentamiselle. Verkon reunassa integroitu CATV+SAT IF -vastaanotin, jossa on optinen AGC, ultra-alhainen kohina, CWDM ja muita tekniikoita, toimii lopullisena vartijana, joka varmistaa korkealaatuisen-signaalin toimituksen käyttäjille. Yhdessä ne muodostavat nykyaikaisten nopeiden, vakaiden ja luotettavien valokuitu-laajakaista- ja videopalveluverkkojen selkärangan.
Verkko-operaattoreille ja laitevalmistajille tehokkaan{0}}vastaanottimen valitseminen yllä mainituilla ominaisuuksilla on strateginen päätös verkon suorituskyvyn optimoimiseksi, käyttäjien tyytyväisyyden lisäämiseksi ja yleisten käyttökustannusten vähentämiseksi.
