Kuvaus

250–2150 MHz DBS-vahvistin 25 dB:n vahvistuksella, LNB-teholla ja kaltevuuden kompensoinnilla.

Tilanne

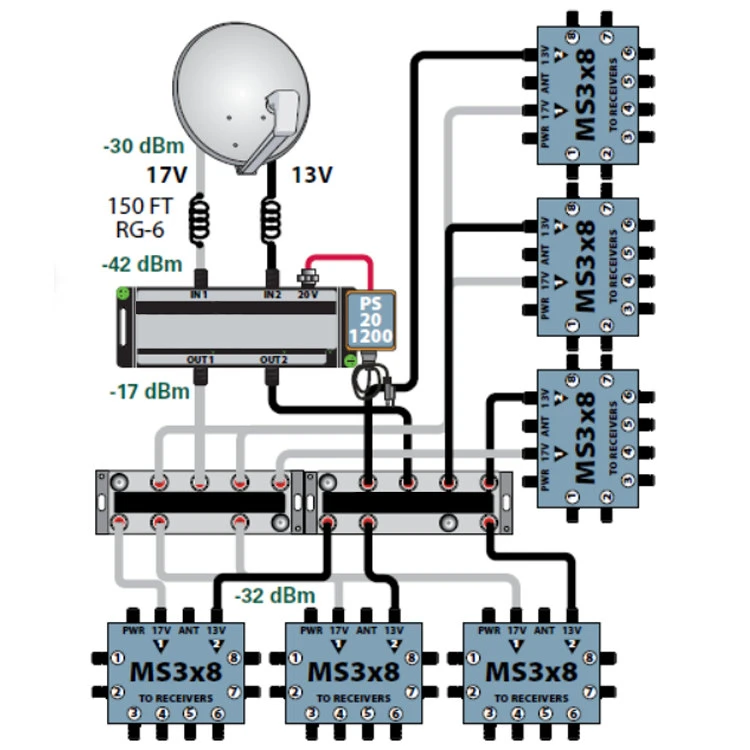

DBS 250 - 2150 MHz signaalit kahdesta mikropäästä on syötettävä, napaisuus lukittava ja vahvistettava useiden kytkimien syöttämiseksi.

Ratkaisu

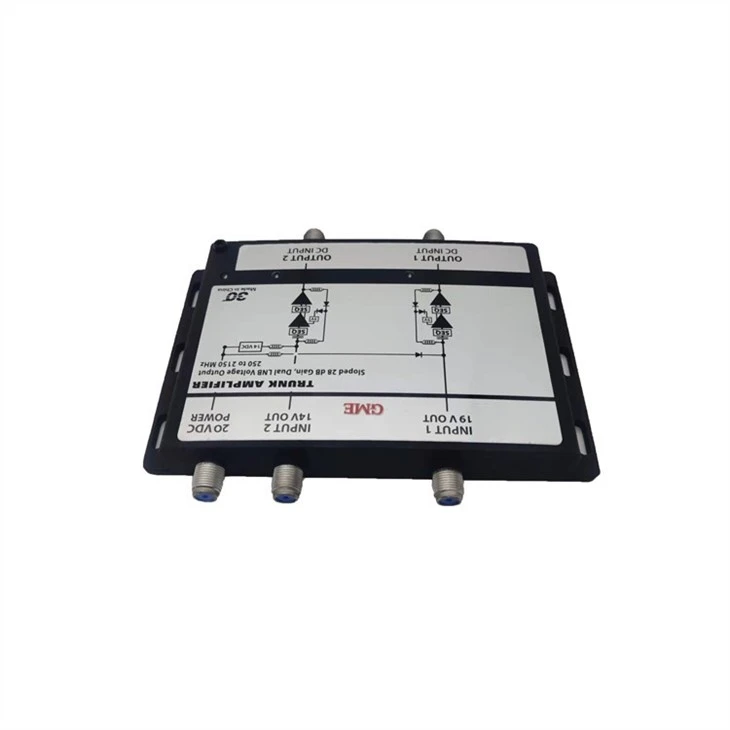

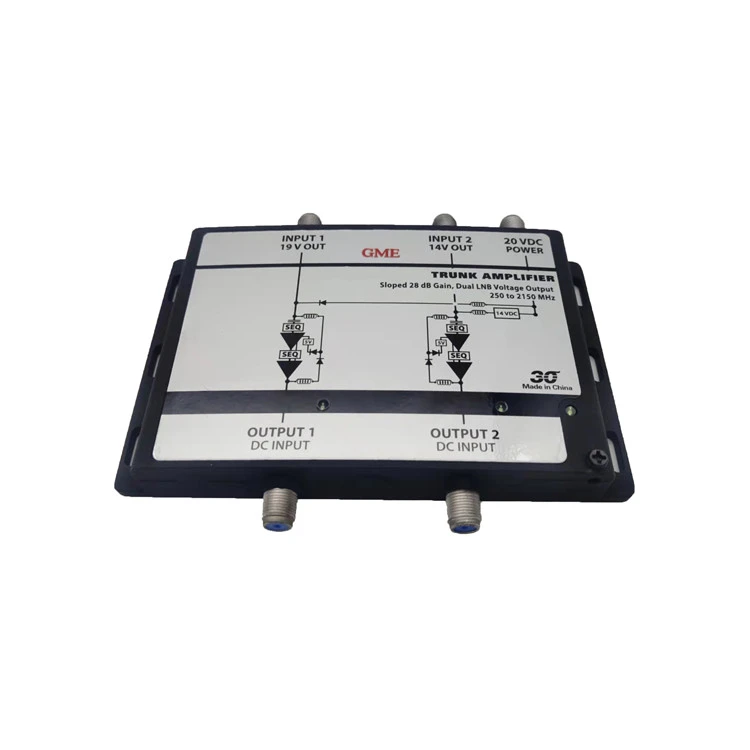

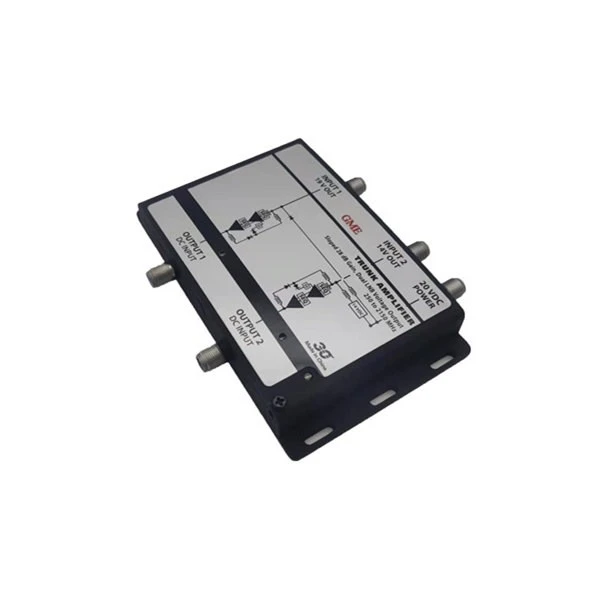

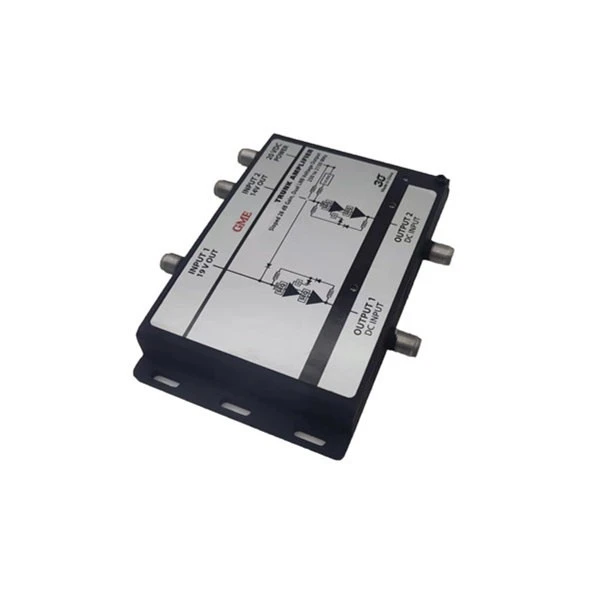

28 dB DUAL LNB -vahvistin Malli SD TA282-T antaa virran DBS-kaksois-LNB:lle, vahvistaa signaaleja ja esikorostaa korkeita taajuuksia kompensoidakseen kaapelin kaltevuutta.

Erittely

Alkuperäpaikka: Guangdong, Kiina
Mallinumero: GDAMP-018 (SD TA282-T)
KOHDE	TYYPILLINEN	QC RAJA	TESTAUSOLOSUHTEET
Taaj. Alue			250-2150 MHz
Saada
	+20dB	+18dB Min	950 MHz
	+24dB	+22dB Min	1750 MHz
	+28dB	+26dB Min	2150 MHz
Tasaisuus
Lukuun ottamatta rinnettä	±0,2 dB	±0,5 dB max	Mikä tahansa 24 MHz taajuus
Kaltevuus	6dB	5dB Min	250-2150 MHz
Palautustappio
Tulo/lähtö	-12dB	-10dB Min	250-2150 MHz
Eristäytyminen
Ristipolarisaatio	-35dB	-30dB Min	250-2150 MHz
Tulo tuloon	-35dB	-30dB Min	250-2150 MHz
Output to Output	-35dB	-30dB Min	250-2150 MHz
Syöttöominaisuus
1dB pakkaus	96dBuV	95dBuV max	950 MHz sisääntulotaajuudella
DC Läpipudotusjännite		1,2 VDC max	Lähtö tuloon
Impedanssi		75 ohmia	Tulo/lähtöportti
Liitin		F Tyyppi nainen	Kaikki portit
Out Voltage On Input Port
Input1 portti		19±0,5VDC	500mA lataus
Input2 portti		13±0,5VDC	500mA lataus

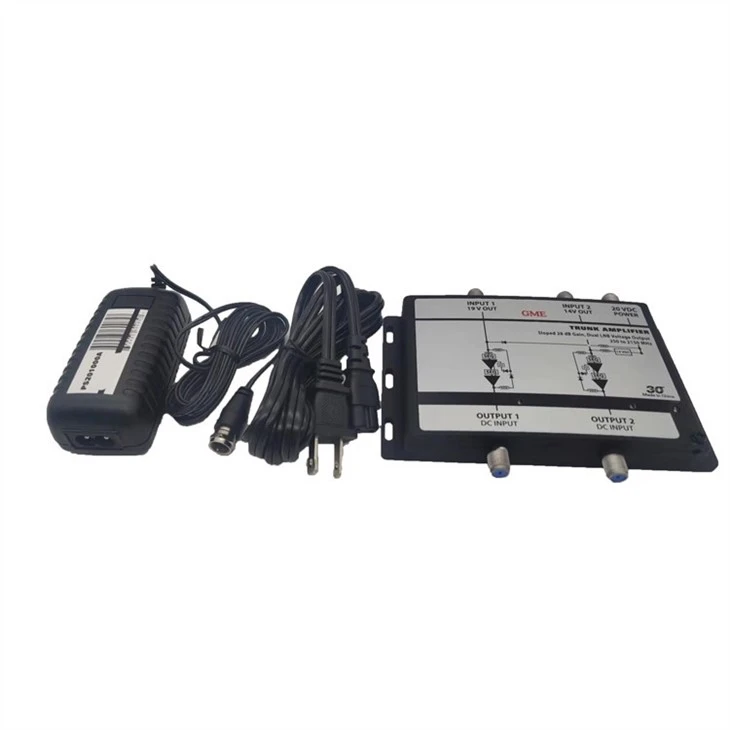

Virtalähde
Syöte		100-240VAC, 50/60Hz
Lähtö		20VDC, 1200mA
CEC-taso		VI
