Kuvaus

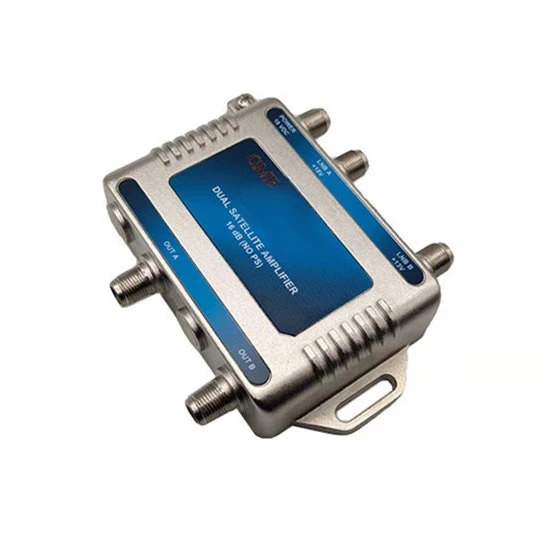

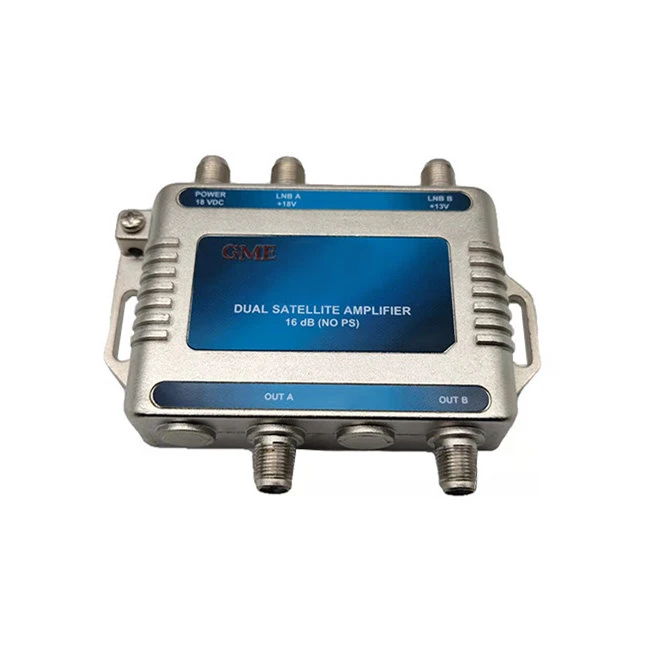

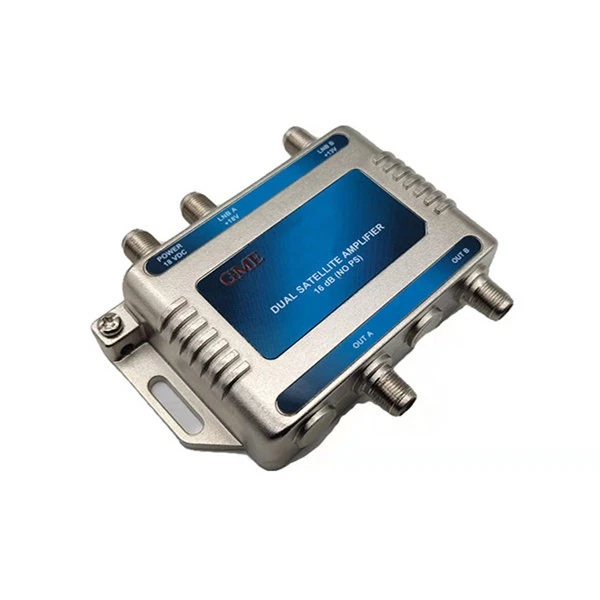

Kaksoissatelliittivahvistin, DBS 950 - 2150 MHz signaalit LNB:stä tai kytkimistä tarvitsevat vahvistusta jalkojen päässä oleviin vastaanottimiin.

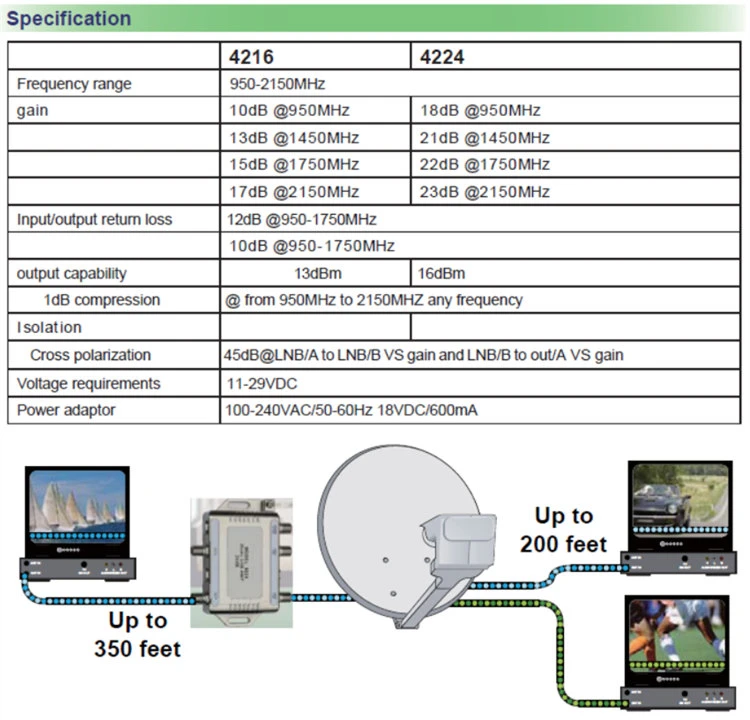

Erittely

Alkuperäpaikka: Guangdong, Kiina
Mallinumero: GDAMP-025 (4216)
KOHDE	TYYPILLINEN	QC RAJA	TESTAUSOLOSUHTEET
1. PASS BAND			950 ~ 2150 MHz
2. VOITTO	10 dB	9 dB MIN	950 MHz taajuudella
	12dB	10 dB MIN	1200 MHz taajuudella
	13dB	11 dB MIN	1450 MHz taajuudella
	15dB	12 dB MIN	1750 MHz taajuudella
	17 dB	15 dB MIN	2150 MHz taajuudella
3. PALAUTUKSET (TULO)	- 14 dB	-12 dB MIN	950-1750 MHz
	- 12 dB	-10 dB MIN	1750 ~ 2150 MHz
(OUTPUT)	- 15dB	- 12 dB MIN	950-1750 MHz
	- 12 dB	- 10 dB MIN	1751 ~ 2150 MHz
4. ERISTYS (LNB/A - LNB/B)	- 45 dB	- 40 dB MIN	950-1750 MHz
	- 42 dB	- 38 dB MIN	1751 ~ 2150 MHz
(OUT TO OUT)	- 47 dB	- 40 dB MIN	950-1750 MHz
	- 42 dB	- 38dB MIN	1751 ~ 2150 MHz
(RISTIPOLARISAATIO: LNB/A OUTB VS GAIN JA LNB/B OUTA VS GAIN)	- 47 dB	- 43 dB MIN	950-1750 MHz
	- 45 dB	- 40dB MIN	1751 ~ 2150 MHz
5. TULOSTUSKYKY	13 dBm	10 dBm MIN	1dB PURISTUS
		950 MHz - 2150 MHz MILLOIN TAAJUUSSA
6. MELUKUVA	7,2 dB	8,5 dBMAX	950-2150 MHz
7. LNB:N LÄHTÖJÄNNITE		LNB A: +18VDC LNB B: +13VDC	ADAPTERISSA
8. NYKYINEN KULUTUS	150 mA	130-185mA	18,0 VDC, ei sisällä LNB-virtaa.
9. LIITIN		F TYYPPI NAIS	KAIKKI PORTTI
10. IMPEDanssi		75 OHM	KAIKKI PORTTI
