Kuvaus
54 - 2150 MHz DBS, OTA, CATV-linjatehoinen vahvistin 14 dB eteenpäinvahvistuksella ja passiivisella osakaistan palautuksella.
TILANNE
DBS- ja CATV- tai Over The Air -signaaleja tarvitaan useissa paikoissa, jotka on kytketty koaksiaalikaapelilla.
RATKAISU

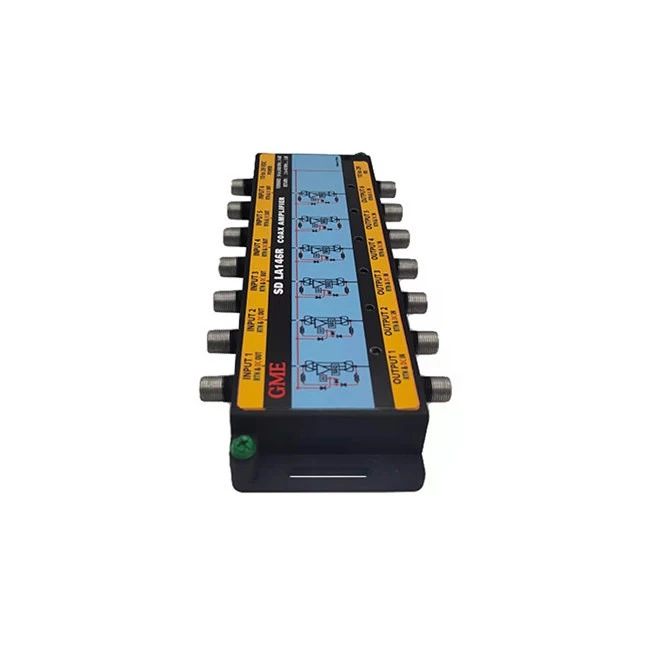

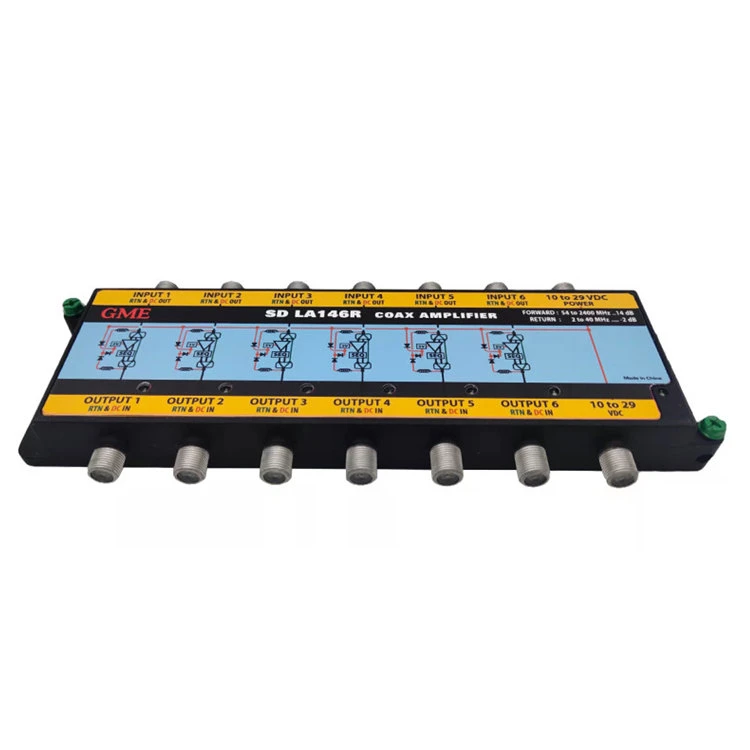

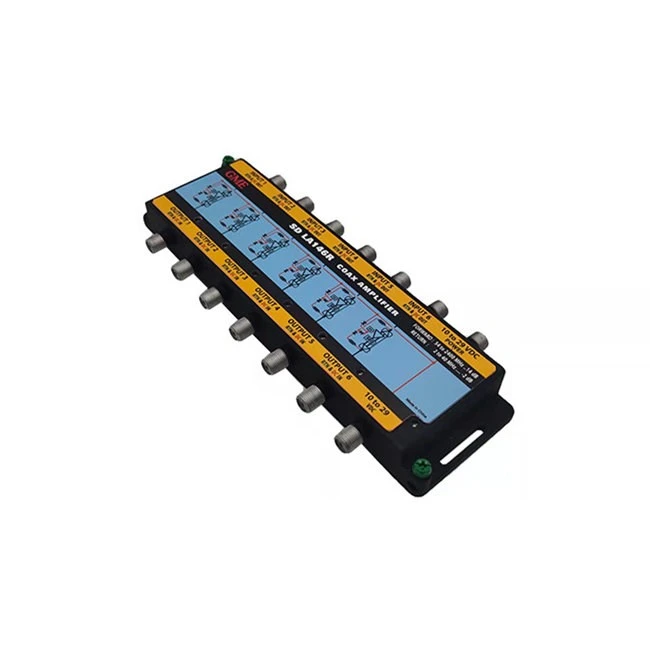

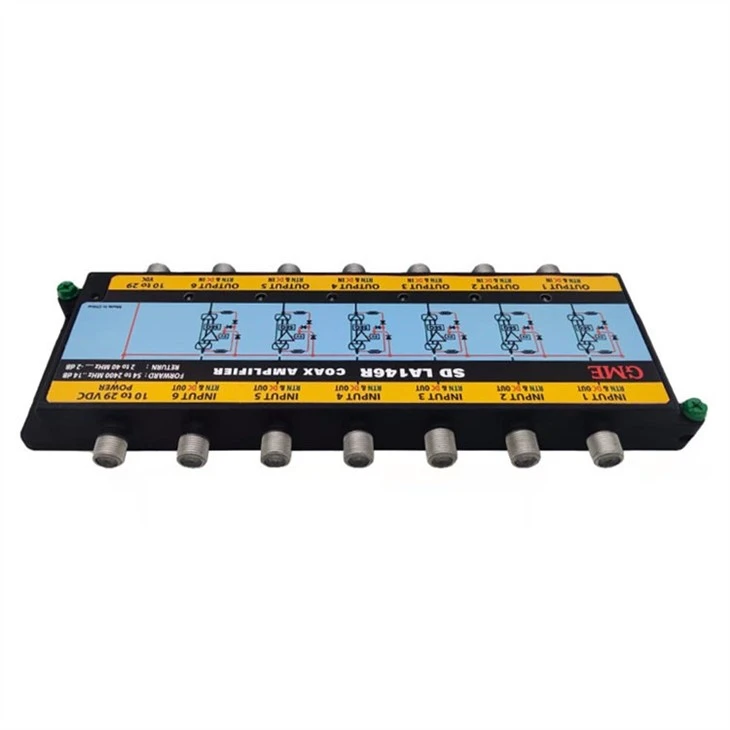

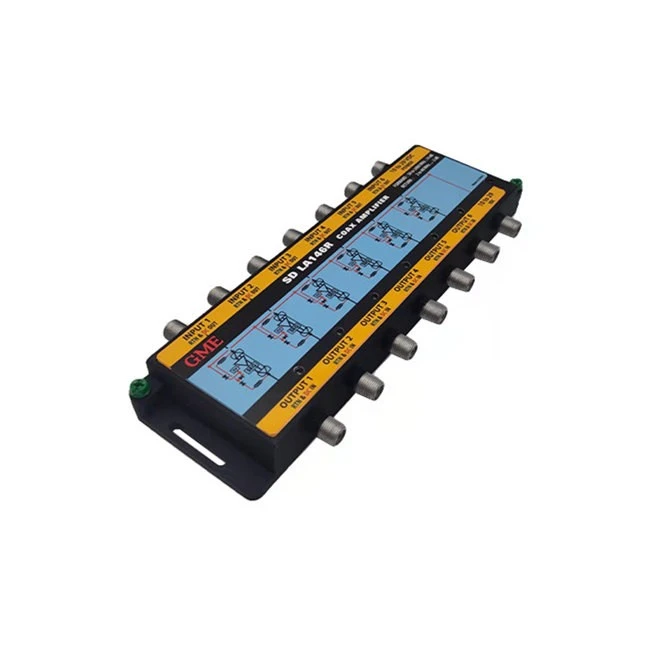

Mallin LA146R 6 tulokoaksiaalivahvistin paluupolulla voi saada koaksiaalijohdon virtansa kustakin RF-lähtöliittimestä. Malli LA146R-T sisältää ulkoisen virtalähteen suoraa virtaa varten. Energiansäästöominaisuuden ansiosta vahvistin voi toimia tehokkaasti 12–29 voltin jännitteellä.
Erittely
|
Alkuperäpaikka: Guangdong, Kiina |
|||||
|
Mallinumero: GDAMP-038 (LA146R) |
|||||
|
Tuote |
Min |
Typ |
Max |
Yksikkö |
Kunto |
|
Tulojen määrä |
|
6 |
|
|
LA 1 - LA 6 |
|
Lähtöjen määrä |
|
6 |
|
|
OUT 1 - OUT 6 |
|
Tulotaajuusalue |
250 |
|
2150 |
MHz |
|
|
Voitto 2150 |
13 |
|
15 |
dB |
|
|
Kaltevuus 250 - 2150 MHz |
3 |
4 |
5 |
dB |
|
|
Nimellisimpedanssi |
|
75 |
|
Ω |
|
|
Paluuhäviö (tulo ja lähtö) |
|
|
-10 |
dB |
250-2150 MHz |
|
Eristäytyminen |
30 |
|
|
dB |
Kun signaali syötetään mihin tahansa tuloon ja lähtö referenssinä; kaikilla muilla lähdöillä mitattu eristys on suurempi kuin |
|
POWER |
|
|
|
|
|
|
Virtalähteet |
|
|
|
|
Kaksi 20 voltin 1 A syöttöä |
|
Lähtöliittimiin syötetty jännite |
10 |
|
28 |
Vdc |
Jokainen yksittäinen vahvistin toimii spesifikaatioiden mukaan, kun jännite syötetään kunkin vahvistimen lähtöliittimeen ja |
|
Jännite tuloliittimiin |
10 |
|
28 |
Vdc |
Jokainen yksittäinen vahvistin toimii ohjeiden mukaan, kun tuloliittimeen syötetään jännite. Jännite ei näy |
|
20 volttia kytketty DC LNB -porttiin |
|
20 |
|
|
Tämä jännite syöttää kaikki kuusi vahvistinta ja 20 volttia on jokaisen vahvistimen tuloliittimessä. Ei jännitettä |
|
20 volttia kytketty DC AMP -porttiin |
|
|
|
|
Tämä jännite syöttää kaikki kuusi vahvistinta. Vahvistimien tulossa tai lähdössä ei ole jännitettä |
|
20 volttia kytketty DC LNB -porttiin |
|
20 |
|
Vdc |
DCLNB-porttiin syötetty 20 volttia kulkee DC-portin kautta |
|
DC AMP-portti DC-porttiin |
1.5 |
|
|
A |
|
|
Huippukäyttöjännite |
|
|
28 |
Vdc |
Täytyy kestää, kun sitä käytetään mihin tahansa tai kaikkiin portteihin enintään 24 tuntia. |
|
DC-virran päästöalue |
0 |
|
1.5 |
A |
|
|
DC vastus |
|
|
0.2 |
Ohmia |
Ei koske kaapelia |
|
DC jännitehäviö |
|
|
0.4 |
Vdc |
Ei koske kaapelia |
|
DiSEq |
|
|
|
|
|
|
DiSEqC-taajuusalue |
17.6 |
22 |
26.4 |
kHz |
On läpäistävä ilman huonontumista tai vääristymiä. |
|
Katso Eutelsat DiSEqC 2.0 Spec. |
|||||
|
DiSEqC-laitteen impedanssi |
1000 |
|
|
Ω |
Laitteen impedanssi suhteessa maahan. DiSEqC-taajuusalueen yli |
|
DiSEqC impedanssin kautta |
|
|
1 |
Ω |
Laitteen impedanssi läpivientireitillä. DiSEqC-taajuusalueen yli. |
|
ETC-ohjaussanat 13/18-vaihtoon |
|
|
|
|
On läpäistävä ilman huonontumista tai vääristymiä. Niiden läsnäolo ei saa vaikuttaa RF-suorituskykyyn. |
|
Katso EchoStar 13/18 Switch Box Function Spec. |
|||||
