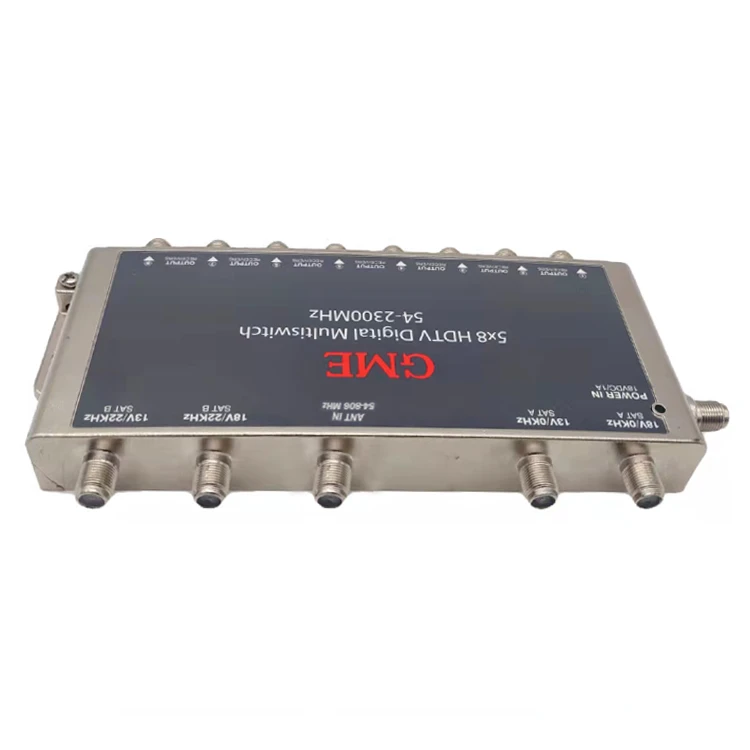

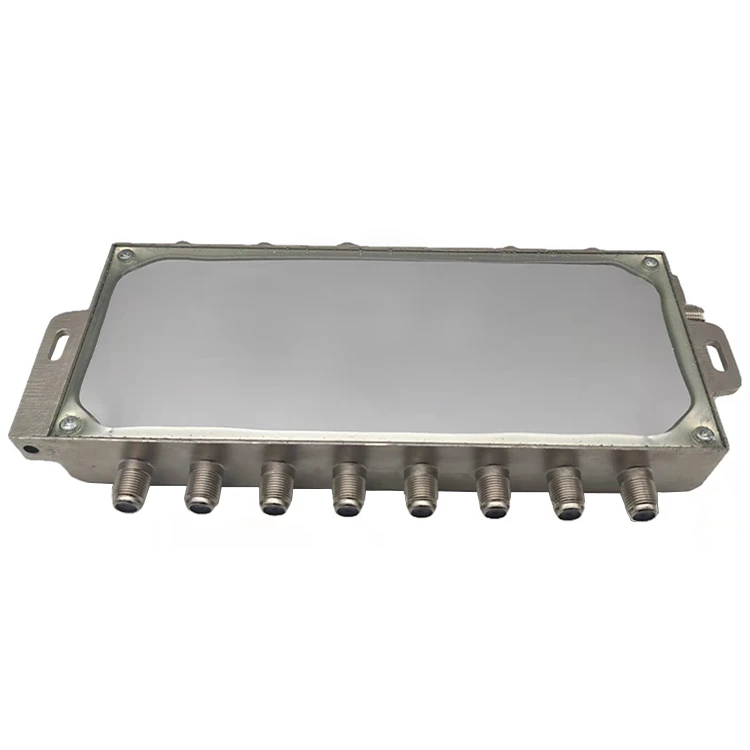

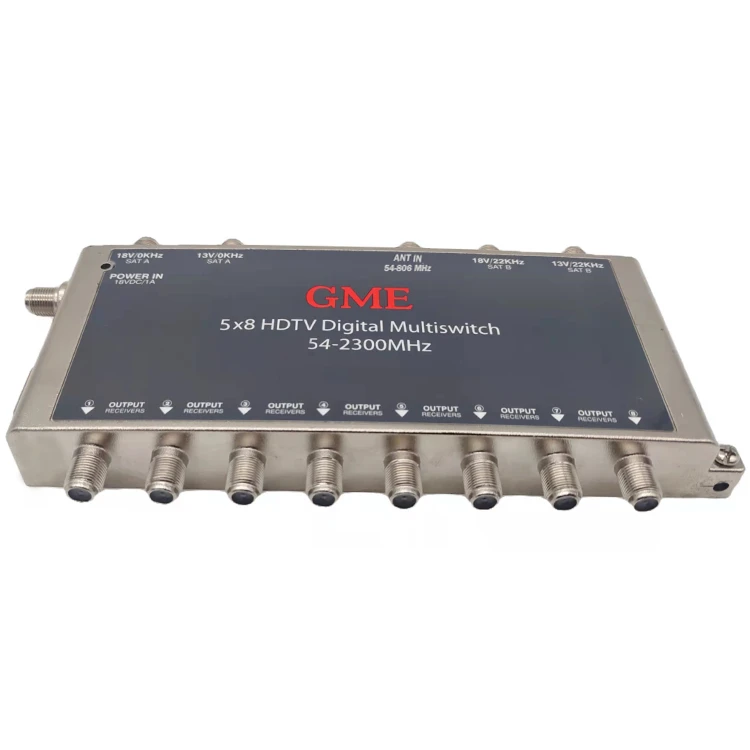

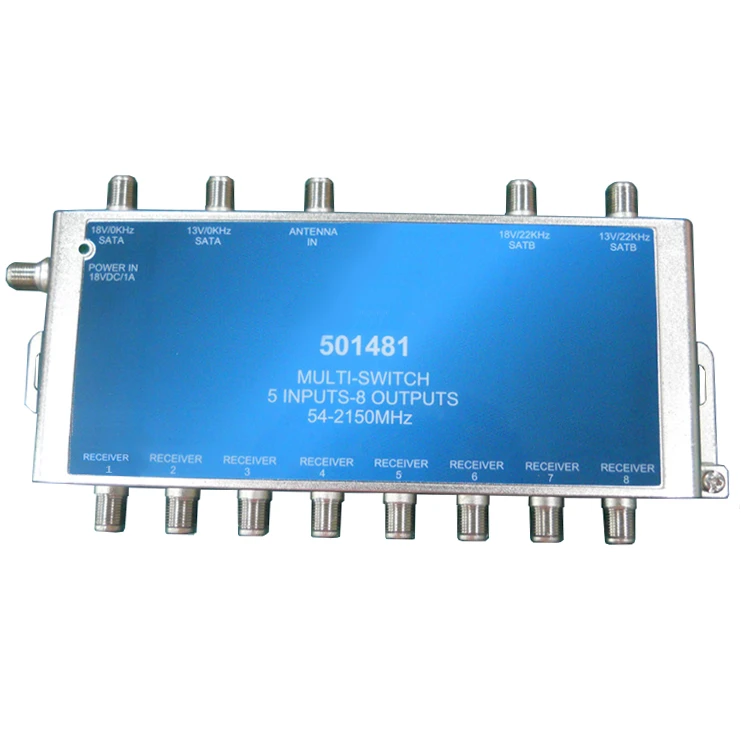

5 × 8 HDTV Digital Multiswitch (5-tulo × 8 ulostulo HD-digitaalimatriisikytkin)on ammattimainen audio{0}}videosignaalin jakelulaite. Se reitittää joustavasti viisi terävä-tarkkuustulolähdettä (kuten digisovittimet-, Blu-ray-soittimet, tietokoneet jne.) kahdeksaan näyttölaitteeseen (kuten televisioihin, projektoreihin, näyttöihin).
Ominaisuudet
- 5 tuloa ja 8 lähtöä
- Jokaiselle mikropäälle voidaan syöttää virtaa Multiswitchin kautta käyttämällä monikytkimeen kytkettyä virtalähdettä.
- Jokainen liitetty satelliittivastaanotin voi valita ohjelmia joko pysty- tai vaakasuorassa polariteetissa käyttämällä kuhunkin yksittäiseen vastaanottimeen rakennettua napaisuuden valintatoimintoa, jotka ovat 13V/18V & 22KHz ON/OFF.
Tekniset tiedot
| spesifikaatio/malli | 4058/4058-MN | 4058-22KHz |
| Tulotaajuusalue (ANTIn) | 40-806 MHz | 40-806 MHz |
| Tulotaajuusalue (LNB In) | 950-2150 MHz | 950-2150 MHz |
| Lähtö | 40-2150 MHz | 40-2150 MHz |
| Lisäyshäviö 40-216 MHz | -3dB | -3 dB |
| 217-806 MHz | -2 dB | -2dB |
| 950-1750 MHz | 2dB | 2dB |
| 1751-2150 MHz | 0dB | 0 dB |
| Tasaisuus 40-216 MHz | ±2 dB | ±2dB |
| 217-806 MHz | ±2,5 dB | ±2,5 dB |
| 950-1750 MHz | ±3,0 dB | ±3,0 dB |
| 1751-2150 MHz | ±3,0 dB | ±3,0 dB |
| Isolation Sat In - Sat taajuudella 950-2150 MHz | -35 dB | -35 dB |
| Eristys ulos ja ulos 40-806 MHz | -25 dB | -25 dB |
| 950-2150 MHz | -30 dB | 30 dB |
| Ristipolarisaatio 950-1750 MHz | 35 dB | 35dB |
| 1751-2150 MHz | -30 dB | -30 dB |
| Eristys B/W 950MHz&860MHz Sat-portti | -25dB | -25 dB |
| 860MHz & 950 MHz Ant-portti | ||
| Paluuhäviö Ant In 40-806 MHz | -10 dB | -10 dB |
| Sat In 950-2150 Mhz | -10 dB | -10 dB |
| Lähtö 40-806 MHz | -10 dB | -10 dB |
| 950-1450 MHz | -10 dB | -10 dB |
| 1451-2000 MHz | -10 dB | -10 dB |
| 2001-2150 MHz | -6 dB | -6 dB |
| Tulokapasiteetti 1dB Compression Ant Port CH3-tulo |
103 dBμV | 103 dBμV |
| Tulokapasiteetti 1dB Compression Sat-portti 950 MHz tulo |
96dB μV | 96 dBμV |
| DC Pass Sat In | 400 mA | 400 mA |
| Liittimet (kaikki portit) | F-Nainen | F-Nainen |
| Kytkimen jännite LNBA (18V/OKHz) | 15,5 VDC - 19,5 VDC | 15,5 VDC - 19,5 VDC |
| LNB B (18V/22KHz) | 15,5 VDC - 19,5 VDC | 15,5 VDC - 19,5 VDC |
| LNB C (14V/22KHz) | 12,5 VDC - 14,0 VDC | 12,5 VDC - 14,0 VDC |
| LNBD (14V/OKHz) | 12,5 VDC - 14,0 VDC | 12,5 VDC - 14,0 VDC |

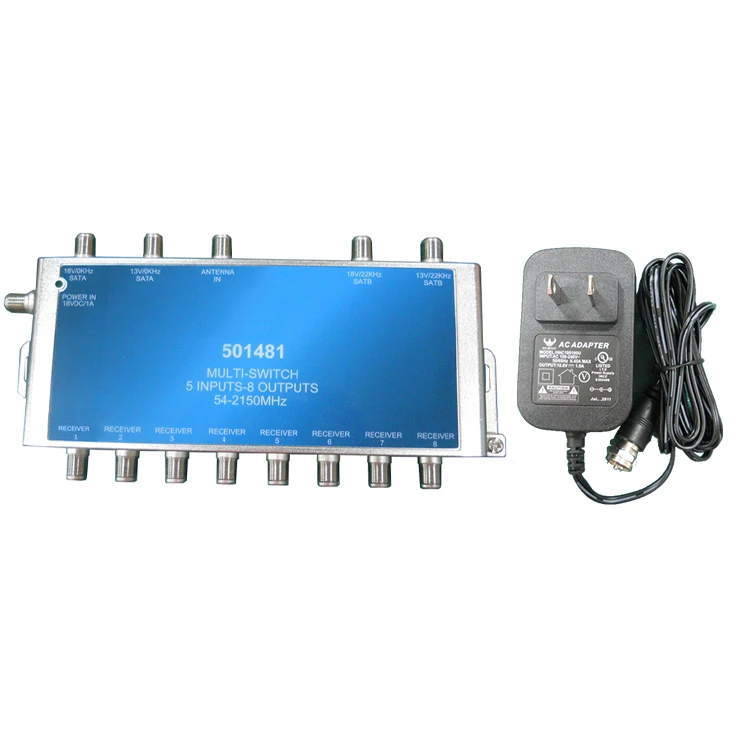

| Sovittimen virransyöttö | 120VAC/60Hz | 120VAC/60Hz |
| Sovittimen teholähtö | 24VDC/1000mA W/PTC | 24VDC/1000mA W/PTC |
| 22KHz Signal Frog &vahvistettu LNB:ssä Tulo 22KHz päällä |
22±4KHz 650±250 mVp-s |
